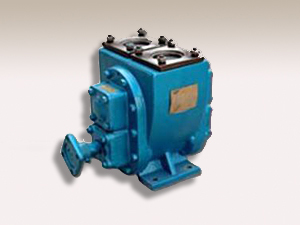

YHCB圆弧泵跟其他的来泵相比的话，它比较好的使用特点便是流量大，它比较适合于输送粘度在5-1500cst。而且它的温度不能高过80℃且还要没有固体颗粒无腐蚀性的各种液体，如抽取汽油，煤油等机械润滑油。它是石油罐汽车改装行业和石油部门的理想的泵种。是适应输油泵需求发展的新产品，它具有压力高，体积小，噪声低，输入转速低，自吸能力较好，安装维修方便等优点。
当YHCB圆弧泵的主动齿轮开始按顺时针方向开始回转的时侯,它的左侧因为齿C逐渐退出啮合,所以它占据的齿间容积开始逐渐增大,压力相对降低,于是液体在吸入液面上的压力作用下,经吸入管和吸入口流入该齿间。随着齿轮的回转,一个个吸满液体的齿间转过吸入腔,沿泵壳内壁转到右侧的排出腔,实现液体的输送,当右侧轮齿逐渐进入啮合时,充满齿间的液体即被轮齿不断挤出,并从排出口连续排出。
YHCB圆弧泵按啮合方式分有外(啮合式)和内(啮合式)两类。以外啮合式圆弧泵为例,该YHCB圆弧泵的基本结构。在泵壳中装有一对相同且互相啮合的齿轮。其中被原动机带动回转的齿轮称为主动齿轮,它与主动轴之间用键连接；被主动齿轮带动回转的齿轮称为从动齿轮,它与从动轴之间或用键连接或滑套在从动轴上。主动轴与从动轴互相平行。主、从动齿轮分别被泵壳和泵的前后端盖所包围,形成密封空间。与吸入口相通的吸入腔和与排出口相通的排出腔由啮合的轮齿A、B、C隔开。
